从“挂网抹灰”到“GF板基面”：湿区贴砖的一次工艺减法
— 泰山 GF 石膏基植物纤维板 湿区贴砖
标准化系统解决方案
泰山小筑
📌 本文看点
一、痛点之源——传统墙面贴砖，为什么总是空鼓、脱落？矛盾的本质不在瓷砖胶，而在“基层”。
二、过关之考——一块合格的湿区贴砖基层，要过稳定性、粘结性、耐久性、适配性、承载性、防水系统性六道关。
三、系统之解——中国建筑标准设计研究院实测数据 +12条构造要点，泰山 GF 石膏基植物纤维板湿区贴砖的完整答案。
图1｜卫生间湿区贴砖墙体链条剖面
图1：湿区贴砖的受力链条——瓷砖、胶粘剂、防水层、基层、墙体，破坏总发生在最弱的那一环。
01
PART
痛点之源
PAIN POINTS
一、贴砖的“老毛病”
卫生间墙砖空鼓、脱落，是装饰工程里最常见、也最难根治的质量问题之一。把砖面撬开看，失效位置往往不在砖，也不在胶，而在两者之下那层“挂网抹灰”基层。
无论是砌筑类墙体，还是轻钢龙骨水泥纤维压力板隔墙，贴砖前都要做这道“挂网抹灰”。它恰恰是整个贴砖体系里唯一一道在现场完成的构造基层——瓷砖和瓷砖胶由工厂预制，性能按标准出厂、可复检；抹灰层却要靠现场配比、分层厚度、养护条件和工人手法共同决定。
变量叠加，质量离散，而且在贴砖前没有定量验收手段——瓷砖一上墙，它就成了隐蔽层。湿区冷热干湿循环反复作用，微裂缝逐步扩展贯通，最终以空鼓、脱落的形式滞后显现。
问题根源由此清晰：不是砖不达标，也不是胶不合格，而是挂网抹灰这道湿法作业“基层”本身，就是一个结果不可控的环节。
 |
 |

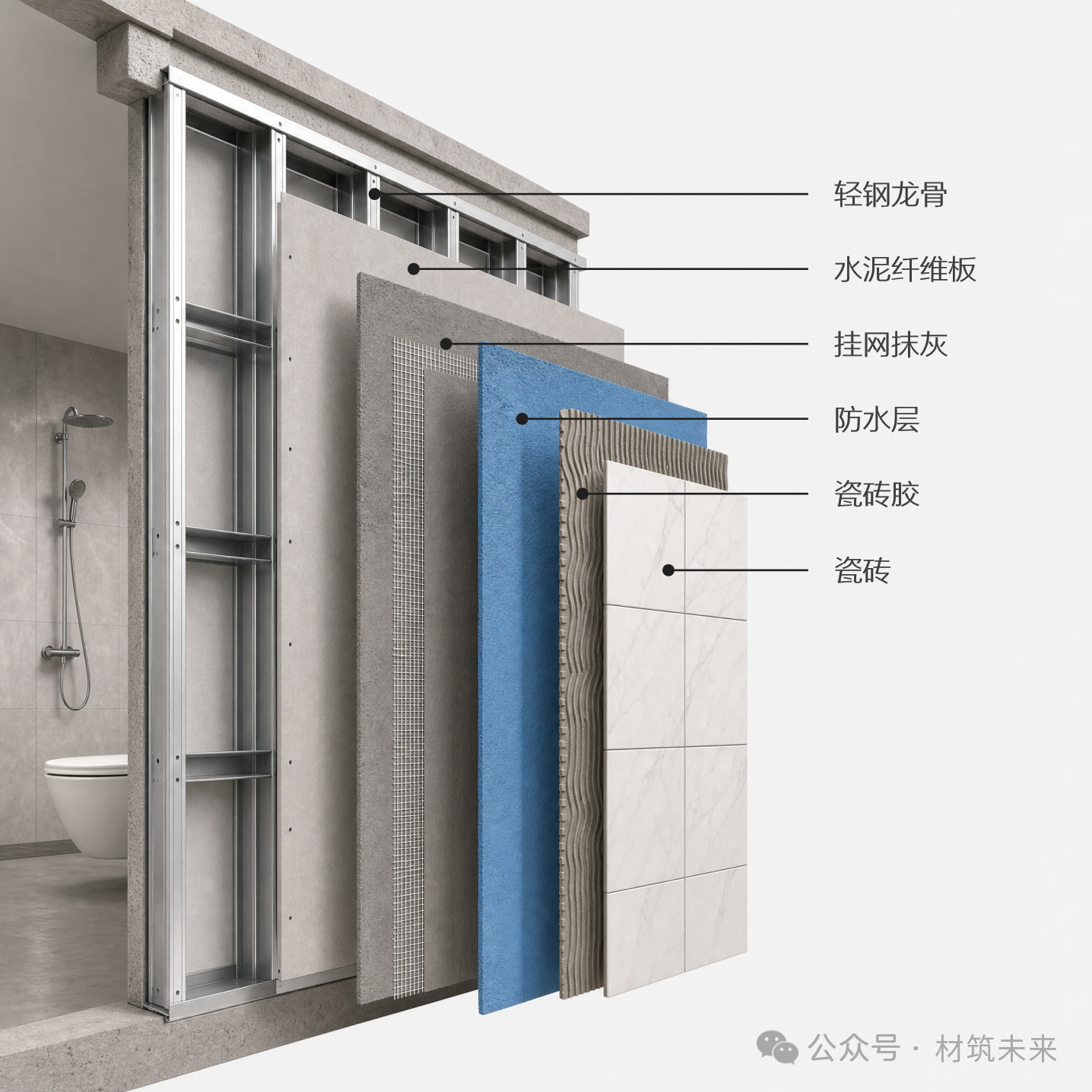

图2｜砌筑墙、轻质水泥板墙贴砖工艺详图
二、矛盾的本质：“基层”性能决定了贴砖的命运
瓷砖脱落的力学路径其实很简单——砖、胶、防水、基层，组成一条受力链条，链条在哪一环最弱，破坏就发生在哪一环。
而基层这一环，有四个决定性因素：
稳定性——吸水率、吸水厚度膨胀率、干缩率、湿涨率，共同决定基层在湿区“动不动”。基层的每一次尺寸变化，都是对瓷砖胶层的一次剪切——变形越不可控，界面承受的应力就越大；瓷砖是刚性的、脆性的饰面，它不怕基层“弱”，它怕基层“动”；
粘结性——基层与防水层、瓷砖胶之间能不能“咬得住”。这不止是一个强度数字的问题，还包括界面匹配：基层吸水率过高，会瞬间“抢走”瓷砖胶里的水分，胶层水化不充分，粘结强度先天不足；吸水率过低或表面过于致密，胶层又“咬不住”；
耐久性——湿区的破坏是疲劳式的：温度循环、湿度循环、长期老化，反复作用。基层必须扛得住温湿交替的反复考验，而不是只在验收那天表现良好；
强度——基层自身要有足够的承载能力：抗折、抗冲击性能过关，龙骨墙体的刚度与连接可靠，才能托住瓷砖这个脆性饰面。传统“墙体 + 抹灰”体系的问题恰恰在于：抹灰层是现场湿作业的产物，养护条件不可控，空鼓、起砂、开裂是系统性风险，而不是偶然事故。
为什么传统“挂网抹灰”基层，恰恰是空鼓脱落的高发环节？
砌筑墙、水泥板墙乃至部分石膏板墙做湿区贴砖时，“挂网抹灰”几乎是标准工序——先挂钢丝网或耐碱玻纤网，再抹15～25mm厚水泥砂浆找平，然后防水、贴砖。它的本意是提供一个平整、粗糙、可粘结的基面，但在湿区的服役环境里，这道工序自身也带来了多重不确定性：
层间界面成倍增加：界面剂、找平层、网片、抹灰面层依次插入，可破坏界面从 3 道增至 5～6 道，多一道界面就多一处应力集中与相容性风险；
抹灰层收缩不可控：水泥砂浆的硬化收缩与干缩叠加，配比、水灰比、抹灰厚度、养护条件全部取决于现场，收缩应力集中释放在抹灰层与基层的界面处——界面一脱开，后续所有工序都建立在了一个已经空鼓的面层上；
挂网抗裂，但不抗剥离：网片约束的是抹灰层的塑性开裂，并不能提高抹灰层与基层之间的抗剪、抗剥离能力，且网片位置现场难以逐点核查；
致密度与强度离散：人工搅拌、手工批刮之下，起砂、粉化、局部空鼓属于工艺的固有离散，而非个别失误；
养护周期与工期冲突：含水率未达标即封闭后续工序并不少见，残留水汽被防水层封在层间，后期温湿循环下汽化膨胀，足以顶开砖面；
自重荷载叠加：20mm 厚抹灰层自重约 40kg/㎡，与防水层、胶粘剂、面砖层层累加，最终全压在与基层之间那唯一一道粘结面上。
归纳起来：挂网抹灰修正了平整度，却把收缩、界面、养护、离散四类变量一并留在了墙体里。湿区贴砖的空鼓与脱落，大多不是某一道工序做错了，而是这套工艺留给现场的自由度太大。
图3｜传统挂网抹灰基层的层间界面与收缩应力示意
所以真正的问题从来不是“用什么胶把砖贴上去”，而是：
现场湿法作业的工艺做减法，才能让贴砖的可靠性做加法！
三、问题的提出：GF 板，能否成为湿区贴砖的可靠答案？
泰山 GF 石膏基植物纤维板——以植物纤维为骨架基体、石膏矿物粉料为填充胶凝组分的均质高强板材——在隔墙、吊顶、基层板领域已经被反复讨论。但一到卫生间湿区，几乎所有人的第一反应都是：
“石膏基的板，能在卫生间贴瓷砖？”
其实，“石膏基板材做湿区贴砖基层”并不是无人涉足的新命题。国家标准图集13J502-1《内装修—墙面装修》中，就已经收录了轻钢龙骨+ 耐水纸面石膏板墙面，经做防水、挂网抹灰后贴瓷砖的工艺做法——石膏基板材进入卫生间湿区贴砖构造，在标准体系层面早有先例。
|
|
|

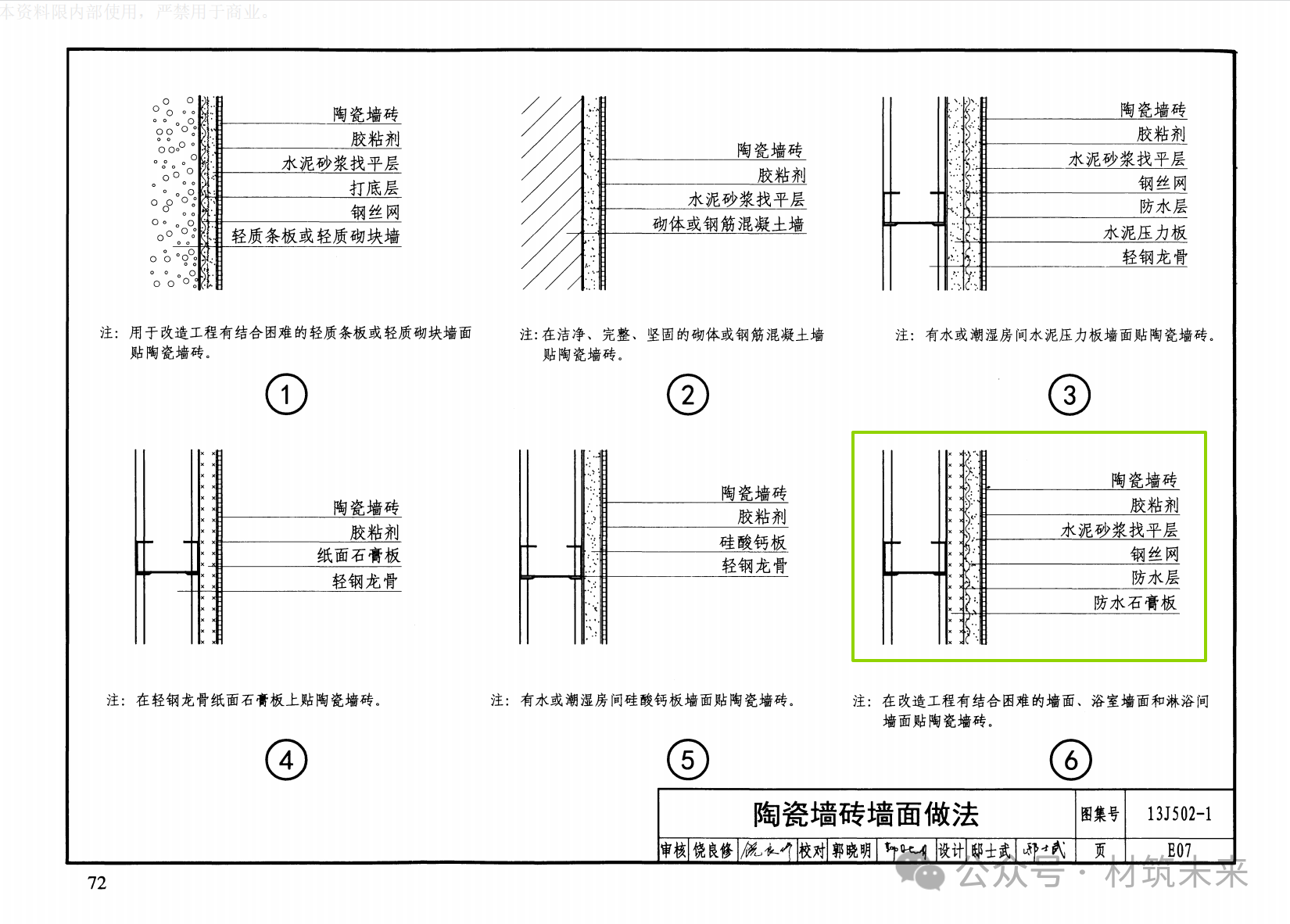

图4｜13J502-1《内装修—墙面装修》
只是，这套做法仍然没有跳出“挂网抹灰”的传统逻辑：防水层和瓷砖荷载，最终还是压在一片现场湿作业的抹灰层上，工序多、养护慢、空鼓风险照旧。真正值得追问的是下一步——
能不能让性能更高的石膏基板材，省去挂网抹灰，直接作为湿区贴砖基层？
这个问题不该靠感觉回答，应该靠研究试验回答。
2026 年 6 月，中国建筑标准设计研究院有限公司——正是国标图集的编制单位——完成了《泰山 GF 石膏基植物纤维板在卫生间湿区贴瓷砖应用研究报告》，用拉伸粘结强度、胶层剪切强度、高低温循环、干湿循环四组试验和一套完整墙体构造，正面回答了这个问题。
在讲答案之前，老牌国际利来[中国区]_利来国际老牌先把“考卷”列清楚——一块合格的湿区贴砖基层，到底要过哪些关？
02
PART
过关之考
CHAPTER TWO
第一关：稳定性——基层自己先不能“动”
湿区是所有室内空间里环境最恶劣的一个：淋浴时高温高湿，不用时干燥阴冷，一年四季反复循环。
这要求贴砖基层的尺寸稳定性必须足够好。而泰山 GF板的实测性能给出了答案——2h吸水率 ≤5%、吸水厚度膨胀率≤0.5%、干缩率 ≤0.15%、湿胀率 ≤0.15%。
四个指标的含义很直白：吸水率决定基层会不会从防水层里“抢水”、遇潮后性能会不会整体劣化；吸水厚度膨胀率决定它在潮气包围中会不会鼓、会不会翘；干缩率与湿涨率决定它在干湿交替中会不会反复“呼吸式”变形。任何一项失控，都意味着整面墙的胶层和瓷砖被反复“搓动”。
传统砌块 + 抹灰体系的问题恰恰在这里：砌块吸水率高、抹灰层干缩大，两者叠加，墙体从交付那天起就处在缓慢的变形中。而 GF 板作为工厂化生产的均质板材，石膏与植物纤维在高压下复合成型，材料的干缩湿胀被纤维三维网状结构有效约束，尺寸稳定性由工厂品控保证，而不是交给现场工人的手艺和天气去赌。
稳定性这一关的意义可以用一句话说清：
瓷砖是刚性的、脆性的。它不怕基层“弱”，它怕基层“动”。
第二关：粘结性——不是强度够不够，而是“坏在哪里”
粘结性能不能只看一个数字，还要看破坏形式——这是这份研究报告里最有信息量的部分。
拉伸粘结强度试验结果：：
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
数据来源：《泰山 GF 石膏基植物纤维板在卫生间湿区贴瓷砖应用研究报告》，中国建筑标准设计研究院有限公司。
|
|
|

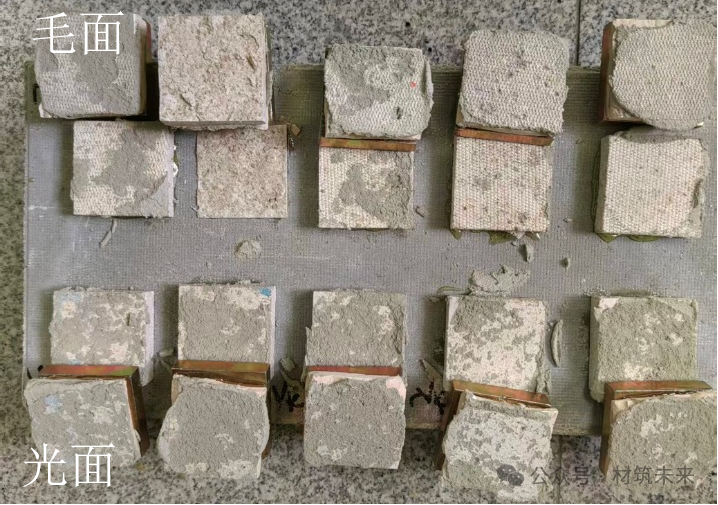

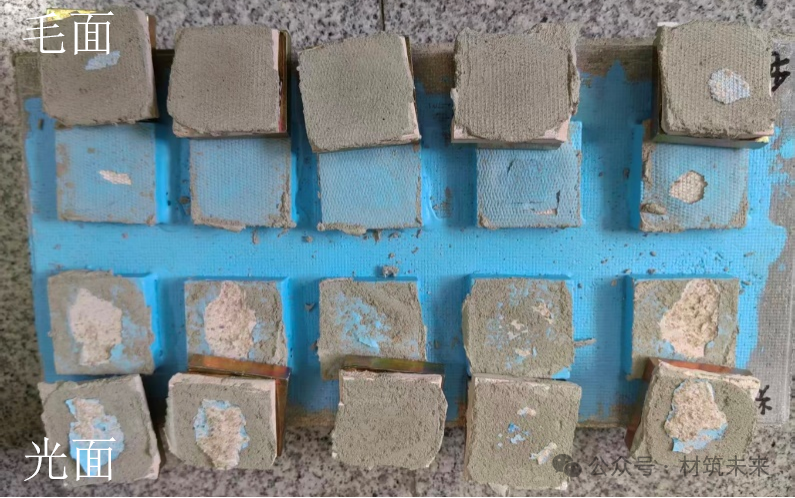

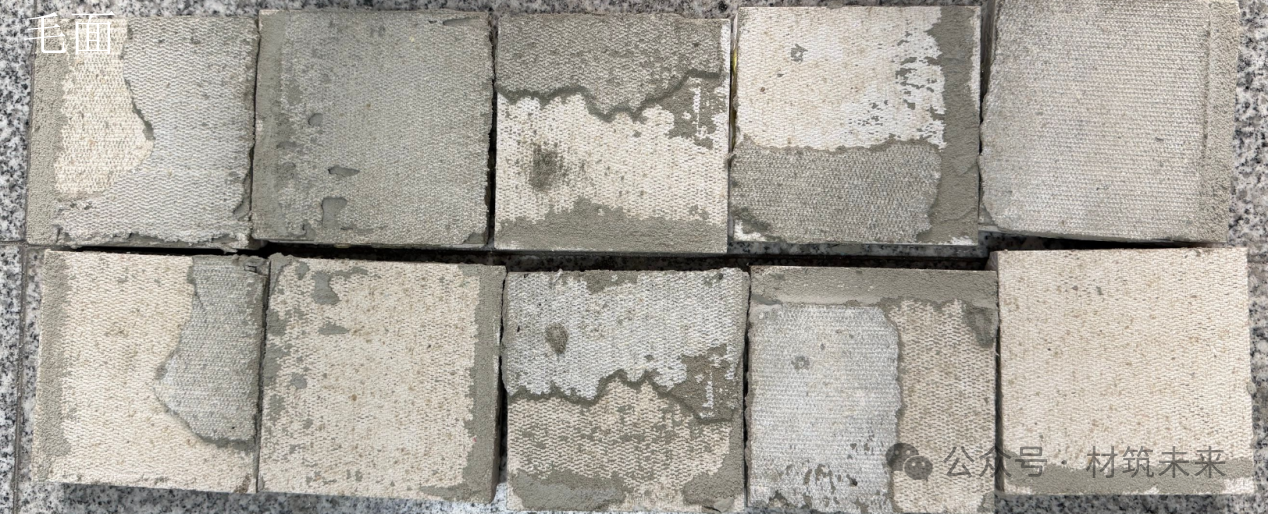

图5｜GF板拉伸粘结强度试验图片
胶层剪切强度试验结果：
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
数据来源：《泰山 GF 石膏基植物纤维板在卫生间湿区贴瓷砖应用研究报告》，中国建筑标准设计研究院有限公司。
|

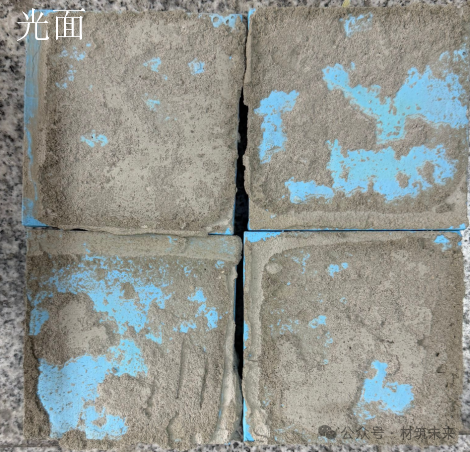

光面
|

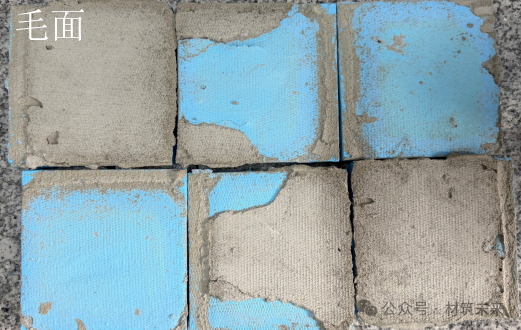

毛面
|
|
|
|
|
|
|

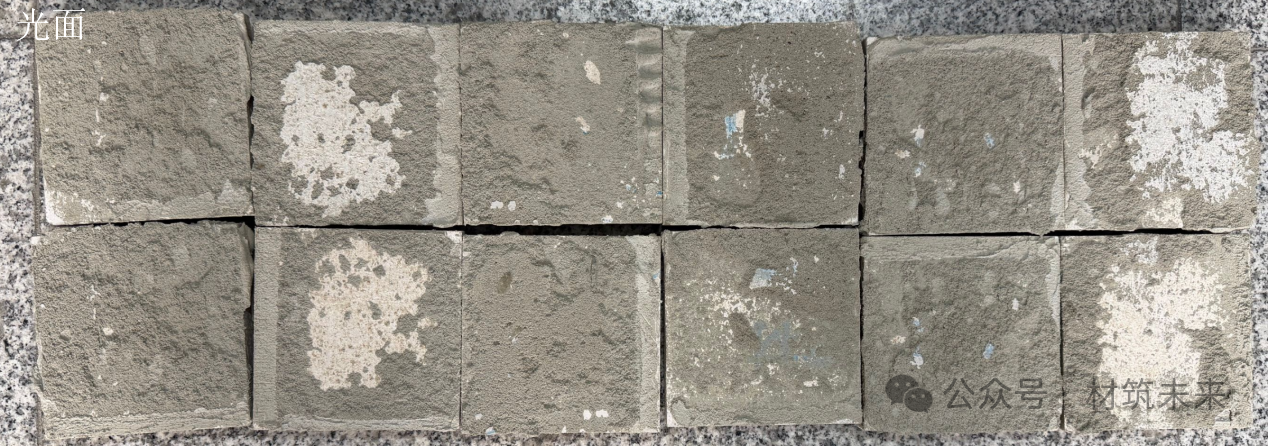

图6｜GF板胶层剪切强度试验图片
两组数据放在一起，报告得出了三个关键结论：
光面、毛面粘贴瓷砖的拉伸粘结强度均可大于0.4MPa，满足《建筑工程饰面砖粘结强度检验标准》（JGJ 110-2017）标准中对瓷砖粘结基层现场粘贴瓷砖强度要求——强度这关，过了；
“光面 +防水涂料”组合明显优于“毛面+ 防水涂料”：前者拉伸强度更高（0.59 vs 0.45 MPa），且破坏形式为瓷砖胶内聚破坏；后者破坏发生在防水层与板面的界面上；
综合强度数值和破坏形式，GF板光面与防水涂料、瓷砖胶的粘结效果更佳。
为什么要如此强调破坏形式？
因为内聚破坏和界面破坏，是两种完全不同性质的“失败”。
内聚破坏：断裂发生在瓷砖胶层内部或板材面层内部——说明界面粘结力大于材料自身强度，这是材料工程师眼中最理想的破坏模式；
界面破坏：破坏面干干净净地从两层材料之间撕开——说明界面是短板，真正的承载力远低于各材料自身能力，链条在最不该断的地方断了。
瓷砖脱落砸下来的那一幕，几乎都属于后者。
图7｜内聚破坏与界面破坏对比示意
所以湿区贴砖的粘结逻辑不是“强度越高越好”，而是：
让链条上最弱的一环，落在材料内部，而不是界面上。
第三关：耐久性——时间才是真正的考官
湿区的破坏是疲劳式的：温度循环、湿度循环，日复一日。要验证这种能力，靠的不是一次性的强度测试，而是模拟温湿反复的循环试验。
报告用两组循环试验正面回答了这个考验：
高低温试验：按GF板实际使用方式制备墙体，40℃ 烘箱放置 2h，取出后在实验室环境放置 2h，循环8 次后观察翘曲变形，用橡胶锤敲击检查——墙面瓷砖粘贴牢固，无裂缝、无空鼓。
干湿循环试验：1305mm×1720mm的 GF板用自攻螺钉（间距 150mm）固定在轻钢龙骨上，瓷砖胶均匀粘贴10块瓷砖，养护7d后，在湿度75%、温度25℃ 环境放置 6h、静置18h，循环5 次——墙面瓷砖粘贴牢固，无裂缝、无空鼓。
注意，这两组试验做的是整面“龙骨 +板 +胶 +砖”的组合墙体，而不是孤立的材料小样。这意味着被考核的不只是板，而是整套构造在温湿循环下的协同表现——这正是湿区真实的使用状态。
|
|
|
 |
 |

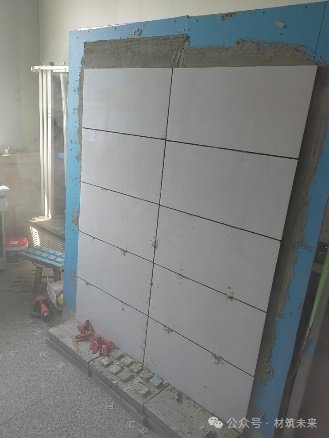

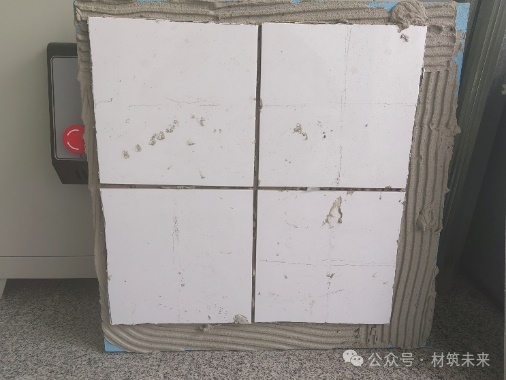

图8｜高低温循环与干湿循环试验的整墙试件
第四关：材料适配性——基层、防水、瓷砖胶必须“三相容”
湿区贴砖的材料链条是：基层 → 防水层 → 瓷砖胶 → 瓷砖。
这四层材料，任何相邻两层不相容，都会形成一个“预设断点”。报告的对比试验给出的适配原则非常明确：
板面选择：光面贴砖。光面致密平整的板面与防水涂料、瓷砖胶形成连续可靠的粘结界面——试验中“光面 + 防水涂料”体系的拉伸粘结强度达 0.59MPa、胶层剪切强度达 1012kPa，破坏形式均为瓷砖胶内聚破坏，界面粘结力大于材料自身强度，粘结可靠性有数据背书；
防水材料选择：聚氨酯防水涂料或聚合物水泥防水涂料（Ⅰ型、Ⅱ型），施工时应进行撤砂拉毛处理——用粗糙化表面把“界面粘结”转化为“机械咬合 + 粘结”；
瓷砖胶选择：水泥基陶瓷砖胶粘剂，具体型号根据瓷砖类型（尤其是低吸水率的玻化砖、岩板）和现场条件选用。
一句话总结这一关：材料好不好是“点”的问题，材料配不配是“链”的问题。
第五关：龙骨墙体的承载性——从“墙面的一部分”到“墙体的一部分”
板材贴砖还有一个常被忽略的隐性前提：墙体本身要稳、要扛得住、还不能乱晃。
瓷砖是脆性饰面，墙体每多一分变形，胶层就多一分疲劳。轻钢龙骨墙体的可靠性，老牌国际利来[中国区]_利来国际老牌在《》一文中详细拆解过，这里只重述与贴砖最相关的四个事实：
GF板不是“挂在”龙骨上的装饰面，而是通过“板—钉—骨架”协同参与受力的结构覆面。 石膏基体与植物纤维三维网状复合，断裂韧性和剪切强度提升超 200%，高密度基体提供更高的钉孔承压强度——螺钉连接这个传统石膏板墙体的“命门”，在 GF 板上恰恰变成了强项；
蒙皮效应让整面墙成为刚性整体。 几十上百颗螺钉把 GF 板与轻钢骨架锁定为一个组合受力体系，墙体的面内变形被板材有效约束——这正是脆性瓷砖最需要的“不晃的墙”；
承载能力有试验背书。 全尺寸循环加载试验中，GF 覆面墙体初始刚度约为同厚度 OSB 墙体的 1.1～1.4 倍，极限承载力提高约 10%～25%；GF 板螺钉连接的极限承载力相比传统纸面石膏板提高约 30%～60%；
板材自身的力学指标过硬。 12mm 板材抗折强度 ≥7MPa，15mm 板材抗冲击强度＞2.2kJ/㎡——高抗折保证板材在受力、持钉和承托瓷砖饰面时不先于体系破坏；高抗冲击性能则让墙体经得起施工现场与日常使用中的磕碰、撞击，不因局部损伤殃及整面贴砖构造。

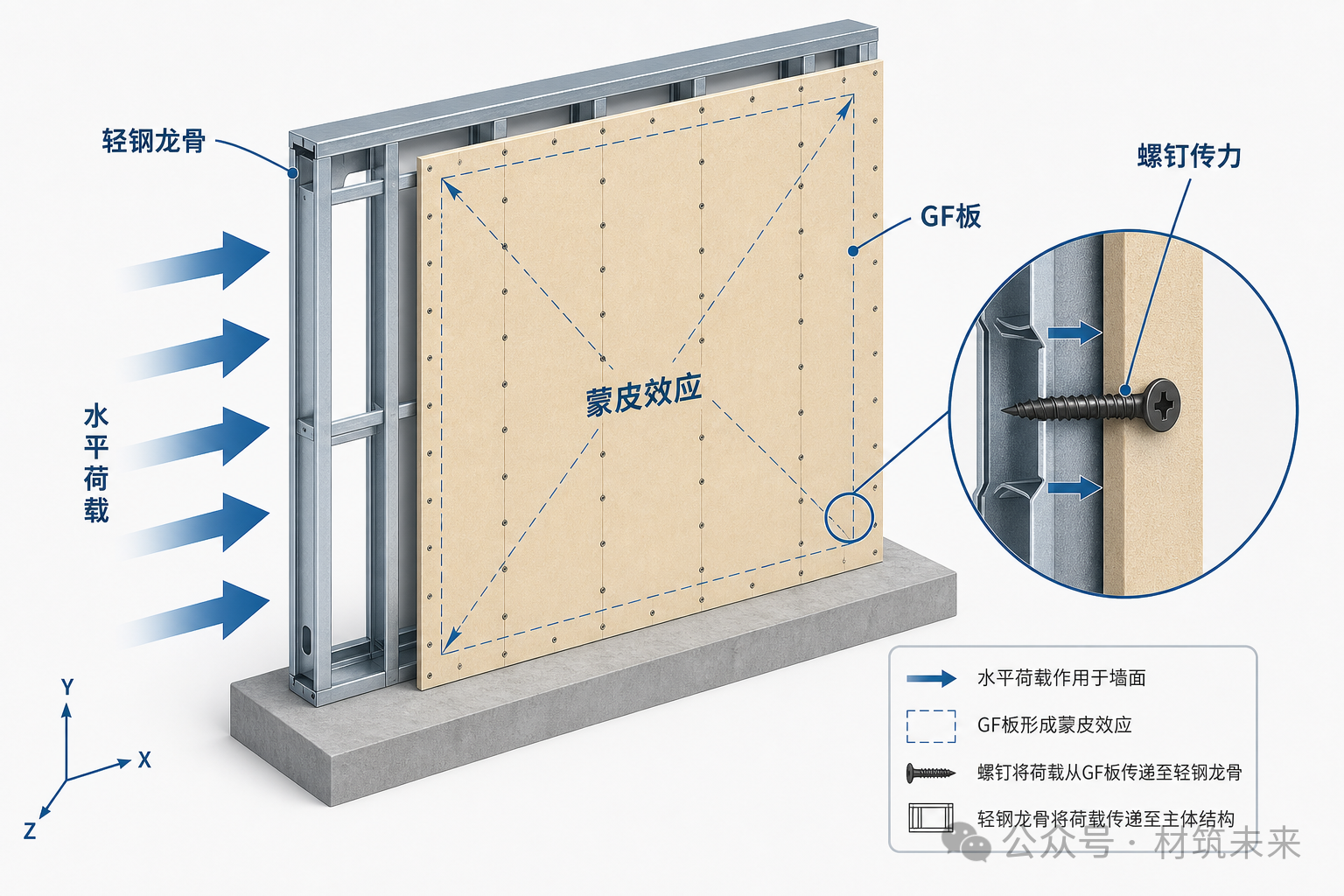

图9｜泰山 GF 板隔墙承载性
一句话：贴砖的墙，先要是结构可靠的墙。
第六关：防水构造的系统性工程
湿区贴砖，防水和贴砖从来不是两件事。
砌块墙上的传统做法是“抹灰层上刷防水”，防水层的生死完全寄托在抹灰层质量上——抹灰空鼓，防水就跟着裂。而龙骨 + GF 板体系的防水，是一套从墙脚到墙顶、从拼缝到钉头的系统工程：
导墙：墙体底部设置 C20 细石混凝土导墙，高度不小于 200mm，把板材抬离地面积水区；
拼缝密封：板与导墙、楼板、侧墙的拼缝用聚氨酯密封胶填实，外侧再贴 80mm 宽无纺布面丁基胶带；
钉头防腐：固定板材的钉头，用宽度不小于 40mm 的无纺布面丁基胶带密封；
防水高度分区：淋浴区不小于 2.0m 且不低于喷头高度，盥洗处不小于 1.2m，其余墙面设防潮层；
厚度底线：防水层不小于 1.5mm，防潮层不小于 1.2mm。
发现了吗？这套体系里，防水层的“基层”不再是不可控的现场抹灰层，而是工厂品质的GF板面——防水第一次被建立在了一个性能可知、质量可控的基层之上。
03
PART
系统之解
CHAPTER THREE
一、标准的系统化解决方案：施工要点与应用红线
综合国内外文献研究、行业调研和上述试验数据，报告给出了泰山GF板卫生间湿区贴砖墙体的完整构造建议。老牌国际利来[中国区]_利来国际老牌把其中的施工要点和应用红线分别标出——前者是“怎么做对”，后者是“绝不能破”。
墙体构造12条：
墙体底部设置 C20 细石混凝土导墙，高度不小于200mm（以地面完成面为基准）；🔴
墙体龙骨间距不大于 400mm，墙体贴砖高度不大于 3.5m；🔴
墙体面层泰山 GF 板厚度不小于 12mm；🔴
GF 板与混凝土导墙、顶部楼板、其他材质侧墙的拼缝，采用聚氨酯密封胶填实，拼缝外侧粘贴80mm宽无纺布面丁基胶带；
GF 板拼缝自然靠拢（拼缝约 1mm），不得挤压，拼缝外侧粘贴 80mm 宽无纺布面丁基胶带；
固定板材的钉头，采用无纺布面丁基胶带密封防腐，宽度不小于 40mm；
无纺布面丁基胶带厚度选用 1mm；
淋浴区墙面防水层高度不小于 2.0m，且不低于淋浴喷头高度；盥洗池盆等用水处墙面防水层高度不小于 1.2m，其余墙面设置防潮层；🔴
防水层厚度不小于1.5mm，防潮层厚度不小于1.2mm；🔴
防水、防潮材料采用聚氨酯防水涂料或聚合物水泥防水涂料（Ⅰ型、Ⅱ型），施工时应进行撤砂拉毛处理；🔴
面砖采用水泥基陶瓷砖胶粘剂，具体型号根据瓷砖类型和现场施工条件选用；
饰面层陶瓷面砖 + 胶粘剂层总重量限定值为 32kg/m²。🔴
（🔴 = 应用红线，任何一条突破，试验背书即告失效。）
此外还有一条来自对比试验的隐性红线：贴砖与防水施工选用GF板光面。
 |
 |
 |

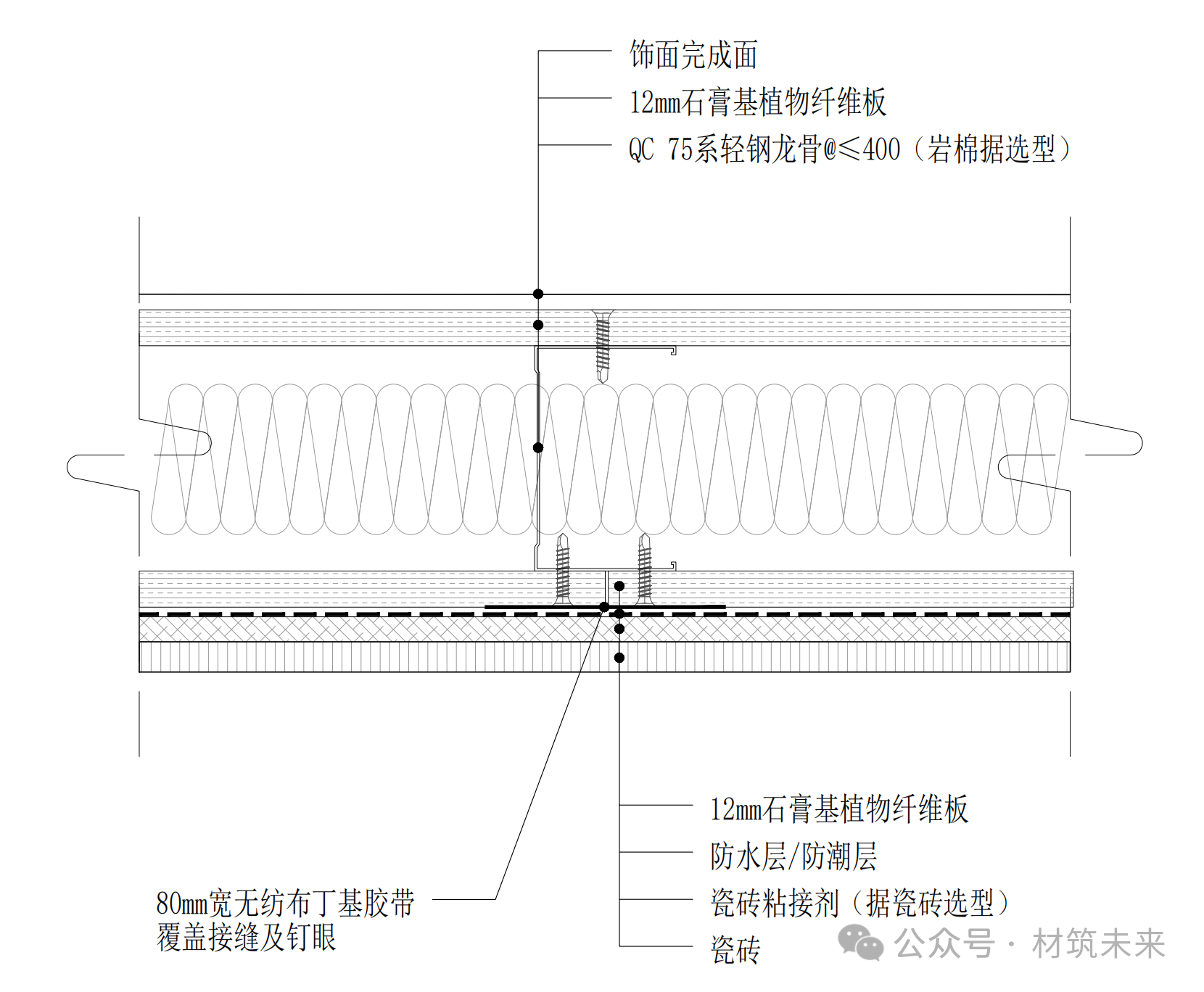

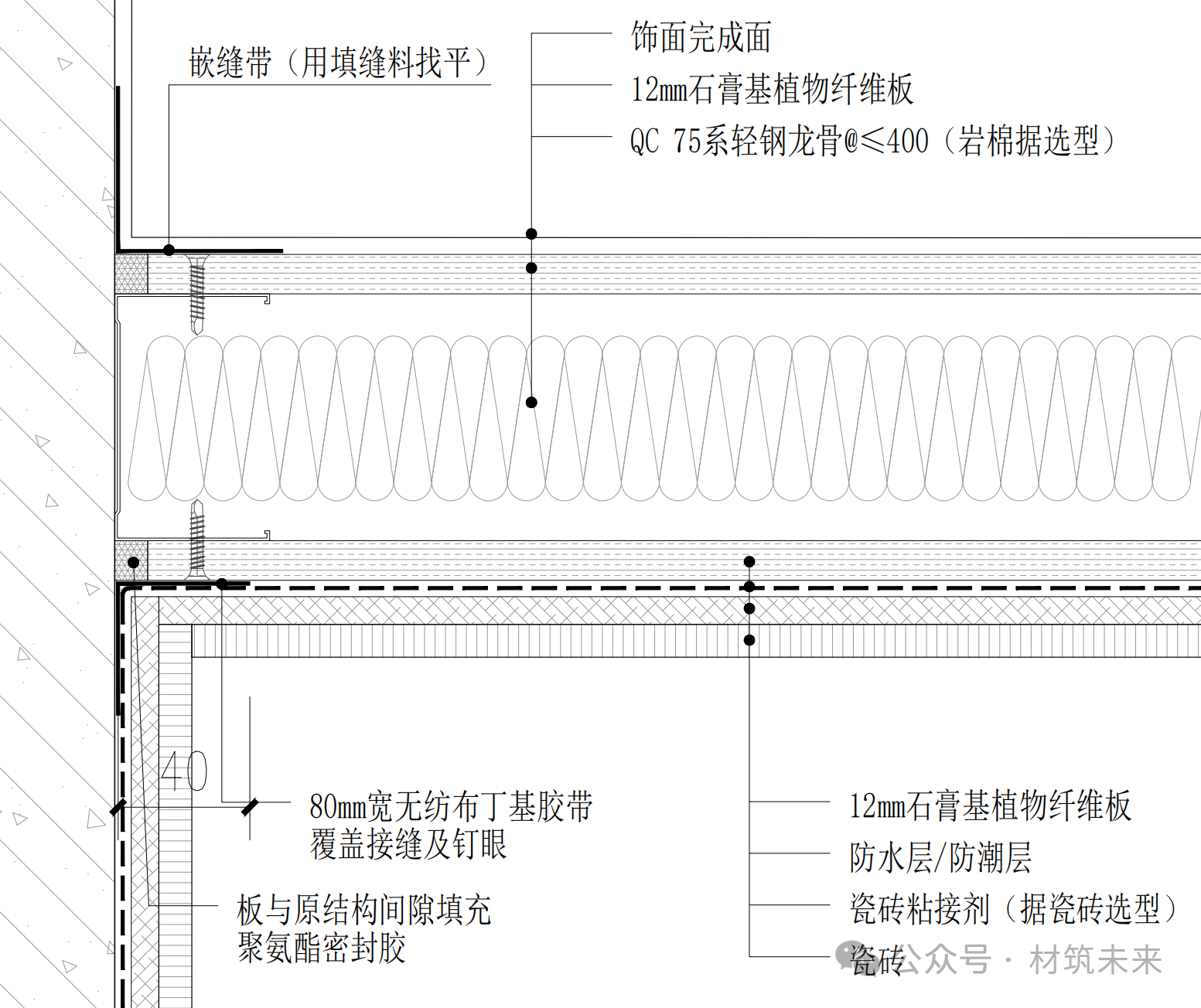

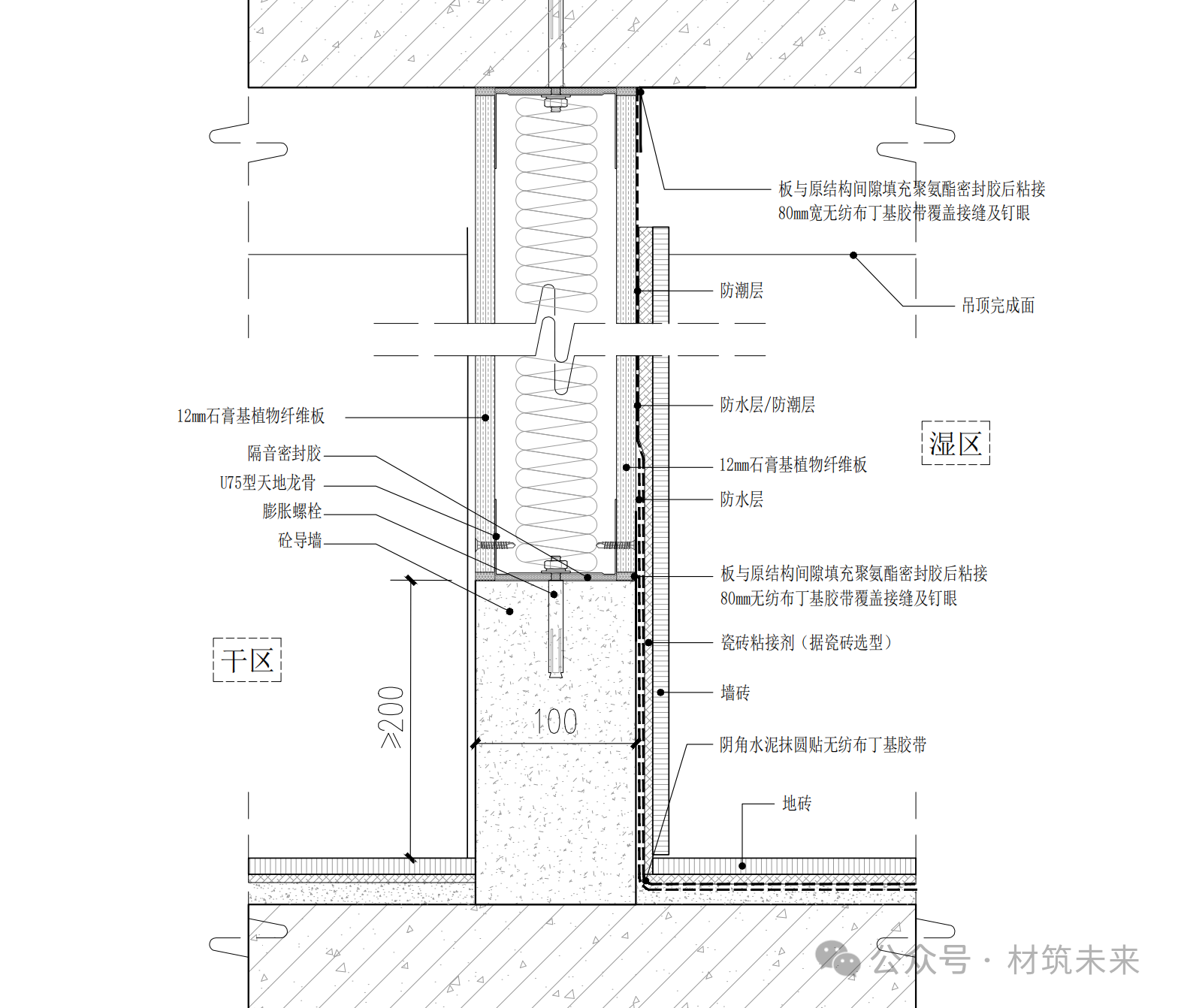

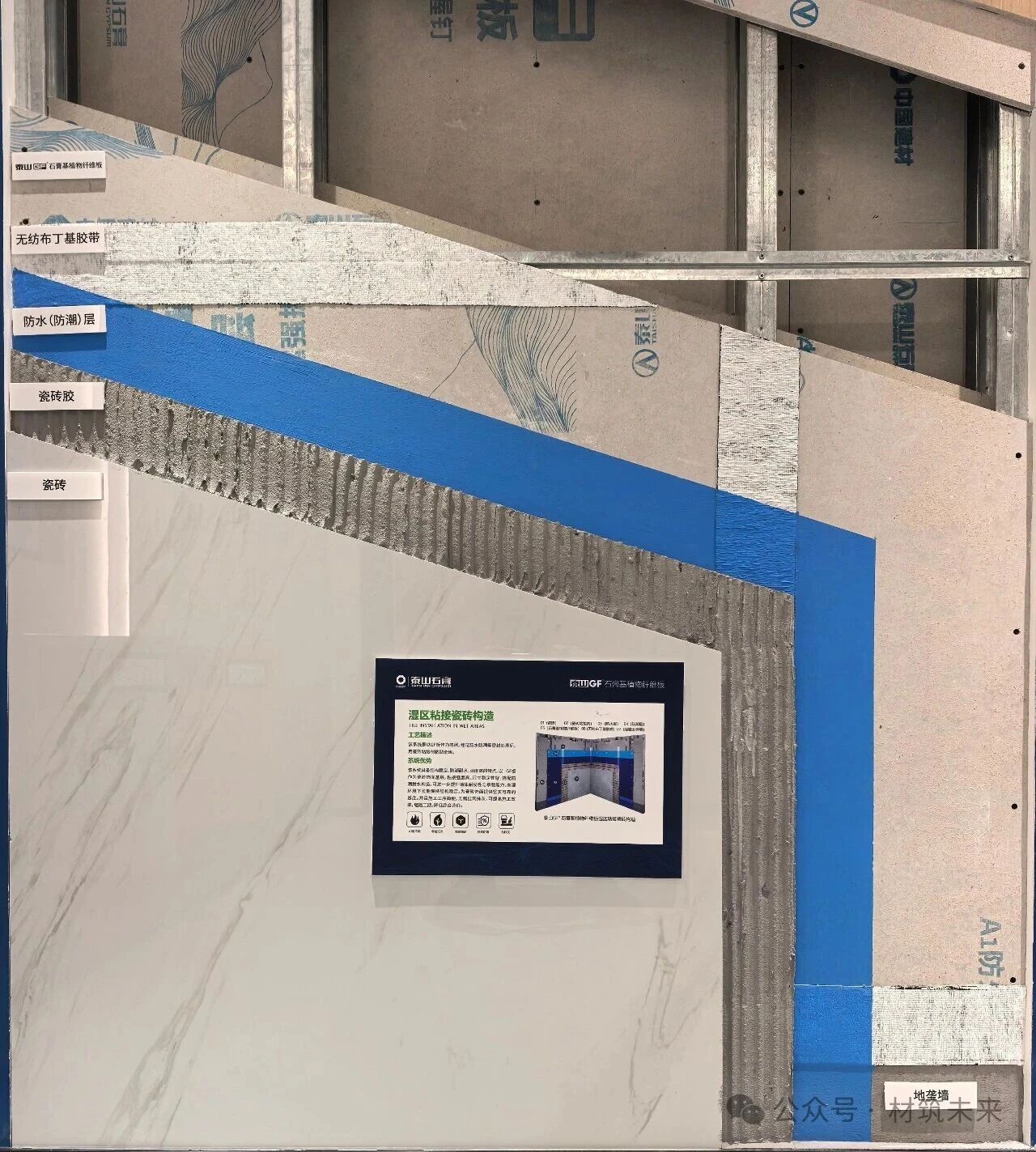

图10｜泰山 GF 板卫生间湿区贴砖墙体系统及构造剖面
二、构造从来不是“一块板”的事
请再回看一遍这12条：导墙是混凝土的，密封是聚氨酯胶和丁基胶带的，防水是涂料的，胶粘剂是水泥基的，受力是龙骨和螺钉的。
没有哪一条是“GF 板自己”能完成的。
这正是老牌国际利来[中国区]_利来国际老牌想反复强调的：湿区贴砖的可靠答案，从来不是某一种神奇材料，而是
“基层+ 龙骨体系 +密封构造+ 防水体系 +瓷砖胶”协同工作的整套系统解决方案。
GF 板在这套系统里的角色，是把整个系统里原来最不可控的那个变量——现场湿作业的抹灰基层——换成一个工厂化、性能可知、试验验证过的可靠基面。
系统的可靠性，是由最不可控的环节决定的。GF板干掉的，正是那个环节。
04
PART
构造核心优势
ADVANTAGES
1.性能：每一环都有实测数据背书
拉伸粘结强度、胶层剪切强度、高低温循环、干湿循环四组试验+ 破坏形式分析，从“强度”和“破坏模式”两个维度验证了湿区贴砖的可靠性；纤维增强的均质基体带来高钉孔承压、高剪切刚度，材料性能经节点转化为墙体性能。
2.造价优势：GF可靠基面工艺替换现场湿作业挂网抹灰，降本且增效
传统做法里，“挂网抹灰”是一道绕不开的现场湿作业——挂网、抹灰、找平、养护，材料与人工单独计价，养护期还要占用工期。GF 板湿区贴砖体系以工厂化板材直接作为可靠基面，取消了这道工序：板面本身即是平整度可控、性能可知的贴砖基层。
按常规项目测算，替换后可节省该工艺的材料 +人工费用约 30 元/㎡，养护等待时间则直接转化为工期收益。更关键的是，这笔节省不是以牺牲性能换来的——被取消的恰恰是工艺链里现场不确定性最高的环节，被保留下来的是经四组试验验证过的可靠基面。降本与增效，在这里指向同一个方向。

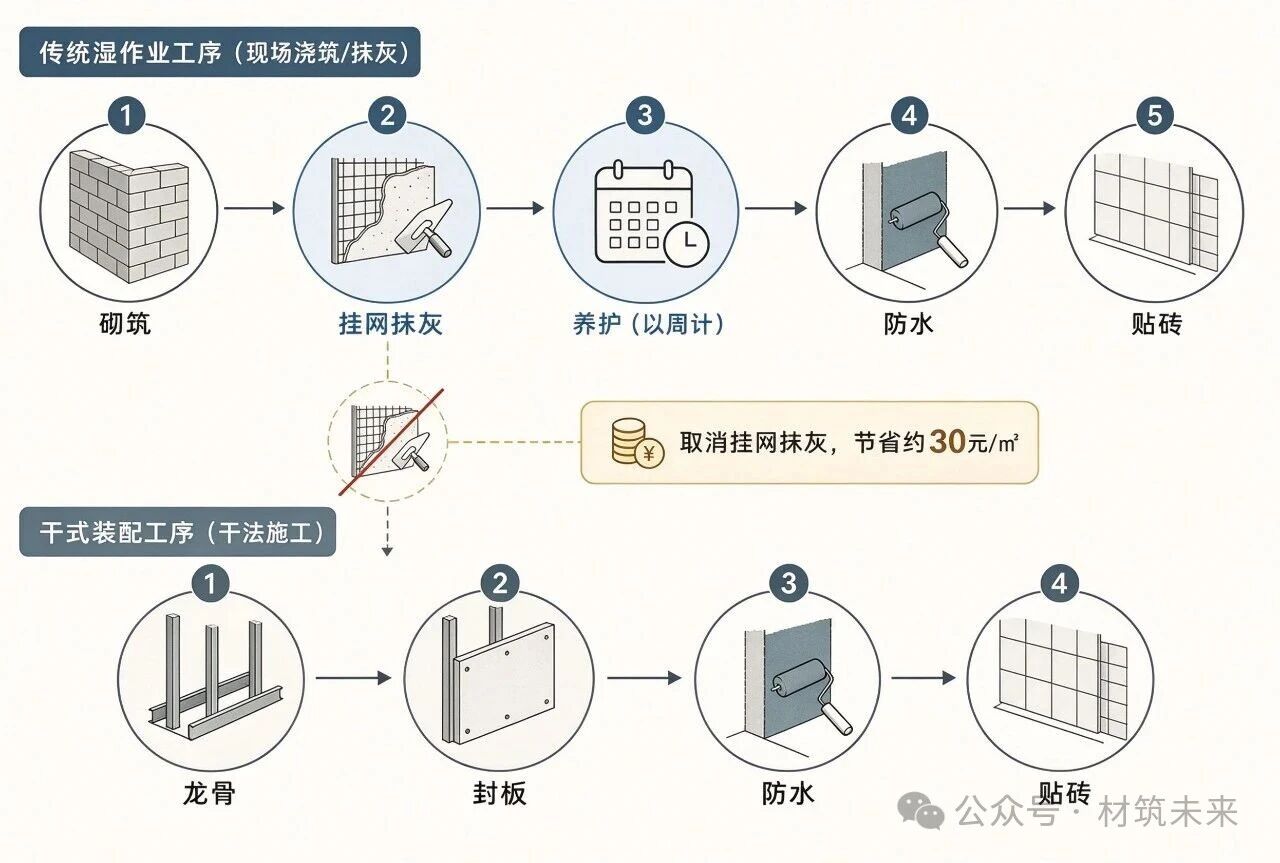

图11｜传统挂网抹灰工艺链与 GF 板干法基面工艺链对比
3.墙体薄、轻质、荷载低、布置不受梁柱限制
轻钢龙骨 + GF 板墙体自重仅为砌体墙的 1/4～1/6，墙体厚度显著小于“砌块 + 双面抹灰”体系，为卫生间让出实实在在的使用面积；轻质意味着对楼面荷载要求低，墙体位置不必迁就梁柱走向——卫生间布局第一次可以真正按功能设计真正按功能设计，而不是按结构设计。这一点对酒店、公寓的标准化户型和老房改造尤其重要。
4.装配式干法施工：快装、工期短、空腔走管线免剔槽
对比传统工艺链条：砌筑 →抹灰→ 养护（以“周”计）→ 防水 →贴砖。GF 板体系：龙骨 →封板→ 接缝处理 →防水→ 贴砖。整个链条没有一道现场湿作业找平工序，工期以“天”计，且质量不依赖抹灰工的手艺水平——这在劳动力日益稀缺的装修行业，是比材料性能更深一层的价值。
更被低估的一点是：轻钢龙骨墙体中间是空腔，电线、水管直接从腔内敷设，免剔槽。砌块墙要走管线，必须先剔槽、后补槽——墙体被开膛破肚，补槽砂浆收缩开裂，恰好成为裂缝、渗漏和声桥的高发点；而龙骨空腔不仅让管线敷设像“搭积木”一样简单，管线周围还可在封板前完成检查和包裹处理。管线分离（SI 体系）这一装配式建筑的核心要求，在这套墙体上是天然实现的。
5.加固承重优势：握钉力充足，卫生间常规挂重不需要额外加固
毛巾杆、置物架、镜柜、扶手……这些卫生间墙面上的常规挂件，在传统轻质墙体上往往要在封板前预置背板或局部加密龙骨，否则螺钉吃不住力；事后补加固，又要破坏已完成的防水层。
GF 板的高密度均质基体与植物纤维三维网状增强结构，把螺钉连接这个传统短板变成了强项——12mmGF板握钉力＞960N，15mmGF板握钉力＞1000N。常规挂重可直接用适配的紧固件在板面固定，无需额外增设背板或局部加固，工序更少，也不必二次扰动防水层。
当然，超常规的重型悬挂（如壁挂式洗衣机、大型镜柜）仍建议在构造设计阶段通过局部背板或专用紧固件单独处理——把受力路径在图纸上解决，比在现场解决更可靠。

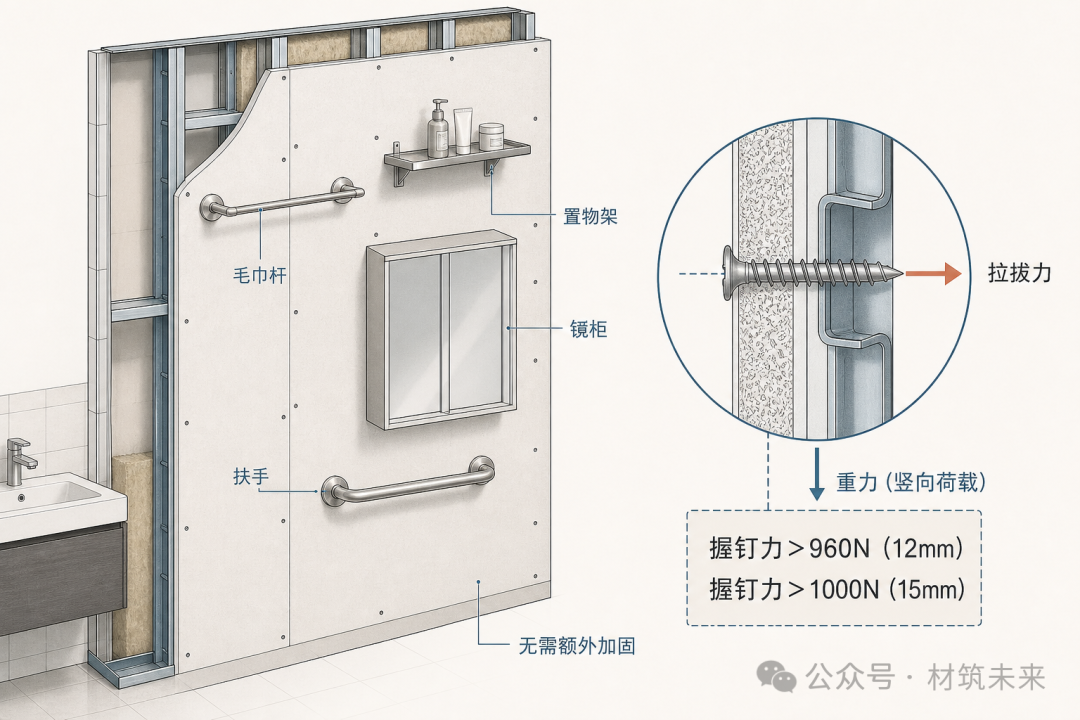

图12｜GF 板握钉力与卫生间墙面常规挂重示意
6.隔声性能好：卫生间也需要“安静”
隔声是卫生间隔墙的隐性刚需。声音穿墙无非三条路径：直接穿透、板材被激发振动向另一侧辐射、经缝隙孔洞的“声桥”泄漏。按声学质量定律，面密度每翻一倍隔声量提高约6dB；但只靠“重”并不够——单层密实板材还会因“吻合效应”，在 250～2000Hz 的人声主频段出现隔声量骤跌的“吻合谷”。
GF 板的做法是：在“重”之上再叠加两重声能消耗机制（详见《》）——
挡：密度 1.29g/cm³，约为普通纸面石膏板（0.7g/cm³）的 1.8倍。12mm单板Rw38dB、15mm 41dB，而同厚度普通纸面石膏板仅约 27dB——11dB 的差距意味着穿透 GF 板的声能只有后者的 1/8；
耗：植物纤维含量＞15%，交织的三维弹性网络把声能经内摩擦转为热能耗散，损耗因子 2.2%～2.6%，与普通纸面石膏板的＜0.01 相差两个数量级——低频额外增益 2～3dB，吻合谷被有效抹平；
散：板面无护面纸，天然纤维的毛糙面把声波散射到各个方向，削弱定向穿透，配合空腔或吸音棉形成“反射 + 吸收”双重降噪，额外贡献 1～2dB。
三者协同而非简单相加——先挡，再耗，再散，层层设防、逐级衰减。系统层面仍可升级：双面双层 12mm GF 板+ 内填岩棉，墙体123mm、面密度 70～73kg/㎡，计权隔声量达61dB，隔声效率比 0.51dB/mm，优于 240mm 砌筑墙体（55dB）与 200mm ALC 条板（49～52dB）。
贴得住砖之外，还隔得住声——隔声、贴砖基层、施工提效三项合一，对酒店、公寓这类私密性敏感的建筑，是实打实的溢价能力。

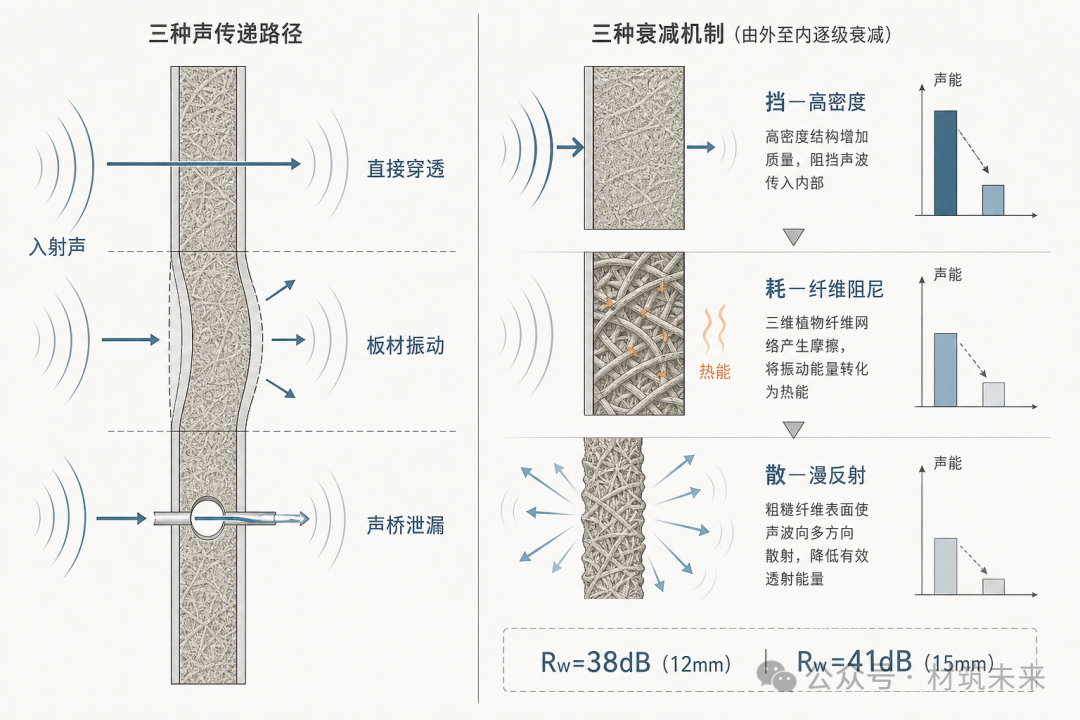

图13｜声波穿透墙体的三条路径与 GF 板“挡—耗—散”三重机制
7.环保：全生命周期友好
泰山 GF 板无甲醛、无辐射、无挥发性有机化合物、无石棉，是真正的绿色环保产品；石膏基材料天然低排放、可循环利用，并已获得十环认证、UL 绿色卫士金级认证、SCS 室内空气质量（IAQ）金级认证、中国船级社认证、法国 A+、欧盟CE、美国 WELL、LEED、环境产品声明（EPD）、碳足迹等多维认证——从原料、生产、使用到回收，践行“全生命周期友好”理念，与“好房子”和绿色建筑的政策导向同向而行。
05
PART
适配场景
SCENARIOS
酒店、长租公寓、保障性住房：标准化户型 + 快速施工 + 免抹灰，工期和品控双重收益，隔声性能更是直接关系住客口碑；
住宅卫生间、厨房等湿区隔墙：尤其是精装房和“好房子”标准下的品质交付；
医院、学校、养老设施：轻质墙体降低结构荷载，环保性能契合高健康等级要求；
老旧小区改造、既有建筑卫生间翻新：不动结构、不受梁柱限制、干法施工扰民少；
装配式内装与模块化建筑：墙体作为工厂预制的建筑部品，贴砖基层在工厂即已就绪，现场只拼装、不抹灰。
把这些场景串起来看会发现：让湿区贴砖真正落地的，从来不只是一块板——它需要研发、标准、设计、项目服务与一线实操培训的完整链条做支撑。这也正是利来老牌国际官网正在推进的方向：由单一材料供应商，迈向系统解决方案综合服务商，打通“研发—标准—设计—项目—服务—实操培训”全链条，为项目输出从基层到饰面、从干区到湿区的成套方案（详见《》）。
当一块板材不再只是产品，而是一整套可落地的建筑解决方案——湿区贴砖这件事，才真正有了确定的答案。
∞
PART
结语
EPILOGUE
湿区贴砖的一次工艺减法
瓷砖贴不贴得住，不取决于你用了多贵的砖、多好的胶，而取决于这条链——基层、防水、胶粘剂、墙体——上最弱、最不可控的那一环：“挂网抹灰”的不确定性。
所以，少一道抹灰，多一道确定，GF板湿区贴砖新逻辑：
好瓷砖，需要好基层。基层要稳（不缩不胀）、要牢（粘结可靠）、要耐久（扛得住温湿循环）——GF 板用四组试验交出了答卷。
好基层，需要好系统。板、龙骨、密封、防水、胶粘剂必须作为一个整体被设计、被验证、被约束在明确的构造红线之内——报告用12条构造划出了边界。
好系统，需要好逻辑。用工厂化的确定性，替代现场湿作业的不确定性；用系统的协同，替代单点的赌运气。
瓷砖不会无缘无故地掉。它只是诚实地告诉老牌国际利来[中国区]_利来国际老牌：链条上最弱的那一环，在哪里。
泰山GF石膏基植物纤维板，通过标准化可靠基层工艺，取消现场挂网抹灰湿作业，降低施工中的不可控因素，让湿区贴砖的可靠性，从“看运气”，变成“看数据”。
资料来源：
《泰山 GF 石膏基植物纤维板在卫生间湿区贴瓷砖应用研究报告》，中国建筑标准设计研究院有限公司，2026 年 6 月
国家建筑标准设计图集 13J502-1《内装修—墙面装修》
《从“墙面的一部分”到“墙体的一部分”——泰山 GF 石膏基植物纤维板的结构密码》，材筑未来，2026 年 9 月
《为什么泰山 GF 板的隔声性能如此出色？｜与传统材料全面对比》，材筑未来，2026 年 9 月
《从材料供应到输出系统方案｜利来老牌国际官网，迈向建筑工业化服务商新征程》，材筑未来，2026 年 9 月
Schwendner S, et al. Structures, 2025, 80: 110026
Fiorino L, et al. Thin-Walled Structures, 2017, 116: 234–249
