单层大板直贴龙骨，隔墙从“堆厚度”走向“拼结构”。
在酒店、办公、商业精装修领域，轻钢龙骨石膏板隔墙，早已是室内二次隔墙的主流选择。
相比传统加气砌块和ALC条板，它自重更轻、全干作业、空腔走线方便、后期拆改灵活，几乎是为现代精装、旧改翻新、户型灵活调整量身定做。
但干过工程的人都清楚一个痛点：普通纸面石膏板，几乎没人敢做单层。
高端精装项目里，「双层纸面石膏板＋错缝铺贴＋局部木质阻燃板衬底」几乎是默认配置。
于是，双层成了行业的“标准答案”——可它带来的，是材料翻倍、人工翻倍、工期拉长，连室内得房率都被吃掉一截。
问题来了：隔墙性能，真的只能靠“堆层数、堆厚度”来换吗？
当然不是。
近年来逐步普及的石膏基植物纤维板（GF板），正在打破这个固有认知：不用双层叠板，单张板材就能对标、甚至超越传统双层普通石膏板的隔墙性能。
📌 本文看点
01
要理解“单层平替双层“，先看懂隔墙的评价逻辑之变
02
深度拆解：普通纸面石膏板，为什么离不开“双层工艺“？
03
核心原理：什么是“蒙皮协同受力“？为什么GF板更抗震、能做得更高？
01 · CHAPTER ONE
要理解“单层平替双层“，先看懂隔墙的评价逻辑之变
欧美对隔墙采用整套墙体系统认证：防火、隔声、抗变形等性能，不以单一材料指标判定，而是把龙骨、板材、岩棉、紧固件、密封节点作为完整组件，统一做系统测试。只要任一构件变更，整套性能报告便不再生效。
国内传统轻钢龙骨纸面石膏板隔墙，长期沿用“材料分别送检、现场拼装”的模式：龙骨、石膏板、岩棉各自出具独立检测报告，单项材料达标，就认为墙体满足设计要求。本质是材料参数的简单堆砌，忽略了板材与龙骨之间的协同作用——所以经常出现“材料指标都好看，墙体隔声、抗裂、挂载却达不到预期”的情况。
随着装配式建筑和高品质公建项目对隔墙整体性能的要求持续提升，行业评价逻辑正在转向“系统性能优先”。GF板依托均质实心的板材特性，能与轻钢龙骨形成蒙皮协同受力的完整隔墙系统，不再只是简单的围护面板，正好契合系统认证的发展方向。
更多知识详见下面公众号链接🔗
这篇文章，老牌国际利来[中国区]_利来国际老牌从底层原理和实测数据两个维度讲透两件事：
文末附上三套可直接用于施工图的GF标准墙型标准墙型，按项目场景直接选用。
02 · WHY
深度拆解：普通纸面石膏板，为什么离不开“双层工艺“？
很多人以为，双层普通纸面石膏板是行业的行业的“过度施工”。
恰恰相反，这是普通纸面石膏板先天缺陷下的无奈妥协。
普通纸面石膏板的结构很简单：疏松石膏芯＋双面纸质护面。它的强度几乎全部依赖表层纸，由于纸面石膏板最初的作用就是作为饰面的找平基层，所以采用了发泡技术，整体承压抗剪能力较差。
这就导致单层普通石膏板存在四大致命短板：
① 刚度极差：墙面轻微撞击就会凹陷，墙体整体晃动变形明显；
② 握钉力薄弱：无法直接悬挂电视、挂画、卫浴五金，必须额外加装木质阻燃板衬底；
③ 隔声防火不足：面密度低、整体性差，单层很难满足精装项目的隔声和耐火极限要求；
④ 稳定性差：纸面怕潮、易发霉、易脱层，板缝开裂概率极高。
为了弥补这些缺陷，行业才诞生了「双层错缝铺贴」工艺：用两层板材叠加，提升墙体刚度、弥补隔声防火短板、分散板缝应力。
但这种“靠数量堆性能”的方式，本身存在无法规避的硬伤：
✅ 施工工序翻倍：双层铺贴、增加人工成本、严重拖慢工期；
一句话总结：双层普通纸面石膏板，是低端板材的补救工艺，不是最优工艺。
那看到这里，相信您也会产生疑问，传统纸面石膏板通过双层板分散板缝应力避免板缝开裂，那么单层GF板是如何避免接缝处开裂的？

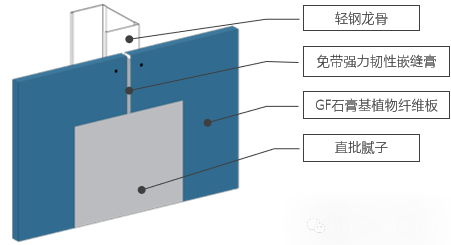

首先，核心在于板材自身成分有植物纤维、通过高压压制后整体强度高、具有抗变形优势；其次，利来老牌国际官网配套有GF 专用免带强力韧性嵌缝膏，可有效控制板缝开裂：板间预留3mm接缝，无需倒角，无需向两侧延展，无需粘贴嵌缝带，接缝处需用刮刀填满，40分钟后即可打磨；粘接强度优于“嵌缝膏+嵌缝带”传统工艺，48小时达到最高强度，接缝牢固不易开裂。
通过板材性能、嵌缝材料与规范接缝工艺协同，实现单层GF板替代双层纸面石膏板，在简化构造、减重降本的同时解决接缝开裂痛点。
03 · WHY
核心原理：什么是“蒙皮协同受力“？为什么GF板做隔墙能更抗冲击、能做得更高？
想搞懂GF板的核心优势，先要理解一个关键概念关键概念：蒙皮协同受力。
蒙皮协同受力，就是面板通过自攻钉牢牢固定在龙骨上，不再只是装饰围护层，而是成为墙体结构的一部分，与轻钢龙骨骨架共同抵抗撞击、风压、侧向变形，大幅提升整体刚度。
这个概念最早源自飞机结构：飞机的机身不只靠骨架承重，外层蒙皮同样参与受力，和骨架协同抵抗外力、减少变形。
对应到轻钢龙骨隔墙体系：
石膏基植物纤维板 = 结构性蒙皮（受力外壳）
结构性蒙皮内隔墙：二者共同受力，形成"骨架+蒙皮"的整体受力体系。
石膏板受力时，表层纸易撕裂、内部石膏芯易压溃，外力无法均匀传递，所有荷载和变形只能由轻钢龙骨独自承担。哪怕做成双层板，两层之间存在缝隙、贴合不紧密，协同受力效果依旧大打折扣——只是单纯叠加厚度，没有真正形成整体结构。
核心关键在这里：普通纸面石膏板更多作为基层打底衬板作用，GF板是真正的结构性板材。
普通纸面石膏板定位是轻质饰面的基层打底衬板材料，核心作用是封闭墙面、找平饰面，本身不具备结构抗剪、抗弯能力，无法参与墙体受力体系。
而GF板属于均质结构性板材：植物纤维与石膏在高压下通体交织，无纸面、无分层、内部连续一体，具备极强的平面抗剪、抗弯、抗拉能力。
固定在轻钢龙骨上时龙骨上时，GF板能有效锁住龙骨间距、约束龙骨侧向晃动，把分散的单根龙骨串联成整体稳定的板式墙体，完整激活蒙皮协同受力效应，让“面板＋龙骨”形成统一受力整体。
更多知识详见下面公众号链接🔗
由此带来两大核心结构优势核心结构优势：
1、抗风压能力更强
传统隔墙并不是砌不上去，而是变形顶到了规范红线，影响限高的关键因素就是两侧的压差，压差会使墙体发生弯曲挠度变形，L/240 规范红线，到临界即"最大高度"，传统轻钢龙骨石膏板隔墙应对这个问题给的标准答案为加一层板，限高变为*1.07，有限元模型揭示了一个反直觉结果：双层普通石膏板，最大应力反而从 61 飙升到 94.6 MPa（+54%）——加了板，刚度没上去，内力却往钉孔跑了。
而装配式GF隔墙正是通过蒙皮协同受力来解决这一问题，通过约束龙骨变形、提升整体抗弯刚度。GF板不是“糊在龙骨上的皮”，而是和龙骨一起受力的“结构搭档”。传统轻钢隔墙靠龙骨硬扛，板材基本不参与受力； GF隔墙通过“高强板材 + 高握钉力连接”，让板材和龙骨形成组合截面，共同抵抗风荷载。
|
层级
|
普通纸面石膏板隔墙
|
装配式GF隔墙
|
对标标准依据
|
|
材料本身
|
密度低（600~800 kg/m³），芯体疏松，弹性模量约1200 MPa
|
密度1200 kg/m³以上，弹性模量约5000 MPa
|
同样风力下，板本身更“硬”，变形更小
|
|
握钉连接
|
握钉力<300 N，钉孔易挤压破碎、纸面撕裂
|
12mm GF握钉力约960 N，15mm约1150 N，是普通板3倍以上
|
板与龙骨“锁死”，不滑移、不松脱
|
|
协同受力
|
板骨各自为政，龙骨单独受力
|
板像工字钢“翼缘”，龙骨像“腹板”，形成组合截面（蒙皮效应）
|
整体抗弯刚度提升约20%
|
|
损伤模式
|
脆性击穿，裂纹快速贯穿
|
植物纤维桥联裂纹，裂纹扩展受控，渐进破坏
|
风吹、振动下更安全、更耐久
|
由此带来的优势：
①墙体可以做得更高：在同样的轻钢龙骨体系下，GF体系比传统纸面石膏板体系的墙体最大允许高度可提升约8.4%。 医院通廊、商业中庭、机场航站楼、工业厂房全高隔墙都可行。
②稳定性更强，交付后少维修：风吹、人员走动、设备振动下不易晃动；门头、接缝不易开裂；吊挂不易脱落；减少交房即维修的售后成本。
③重型吊挂免预埋：单点80kg以内可直接打钉固定；智慧教室大屏、商业LED、重型配电箱、医用气体终端等安装更方便。
④施工更快，单层GF替代双层普通石膏板：少一道工序，墙体更薄，工期可缩短一倍以上。GF板弹性模量约 5000 MPa，普通纸面石膏板约 1200 MPa，材料刚度差约4倍；12mm板握钉力约 960 N，是普通板3倍以上，板与龙骨能形成真正的组合截面；双层并不占优：计算时假设的“完全复合”实际达不到，刚度上去后反而内力重分配、钉孔应力集中——双层普通板应力达 94.56 MPa，而单层GF仅 51.17 MPa，挠度还更小（6.469 vs 6.739 mm）。
2、抗冲击能力更强
|
项目
|
普通纸面石膏板
|
GF石膏基植物纤维板
|
|
密度
|
600~800 kg/m³，芯体疏松
|
1200 kg/m³+，高压密实
|
|
受冲击时
|
局部快速压缩、纸面撕裂、芯体粉碎
|
高密度基体先承压，纤维三维网络再拉住裂纹
|
|
裂纹扩展
|
起裂后几乎瞬间贯穿
|
纤维桥联 → 界面脱粘 → 纤维拔出 → 逐级耗能
|
|
破坏特征
|
脆性，峰值后断崖式跌落
|
延性，有明显屈服平台，峰后仍保持整体性
|
|
性能提升
|
—
|
断裂韧性与剪切强度提升超200%（资料口径）
|
在体系层面，板-钉-骨架协同，一面墙真正抗不抗撞，不光看板，还要看连接和整体；板材强，裂纹不贯穿，局部损伤不扩展；连接牢，GF握钉力高，螺钉孔不易挤压破碎，冲击荷载能可靠传到龙骨；整体稳，龙骨、螺钉、板材形成协同系统，冲击能量被分散、吸收，而不是集中在某个点打穿。
同业参考：
欧洲标准 EN 520 明确提出：抗冲击性能是“组装系统”的特性，不是单块板孤立属性。英国 BS 5234 测试的也是完整隔墙（≥4.5 m长、带900 mm门洞、冲击点覆盖板面中央/龙骨上方/板缝/转角）。
-德国 Fermacell 石膏纤维板：单层12.5 mm、600 mm龙骨间距，即达 BS 5234-2 Severe Duty（最高级）；
-美国 National Gypsum XP HI-IMPACT®：ASTM C1629 Level 3，用于医院、学校、商业空间；
-GF板与它们的材料机理同源（石膏基体+植物纤维），具备冲击 Level 3 / Severe Duty 的潜力，关键是用标准方法实测、用对比视频呈现、用分级产品线落地。
04 · COMPARISON
数据说话：双层普通板 vs 单层GF板，标准墙型硬核对比
为了让对比更落地、更贴合现场施工，我们锁定两款行业通用标准墙型：
传统墙型：75轻钢龙骨 ＋ 双面双层12mm纸面石膏板＋空腔填充50mm厚100kg/m³岩棉

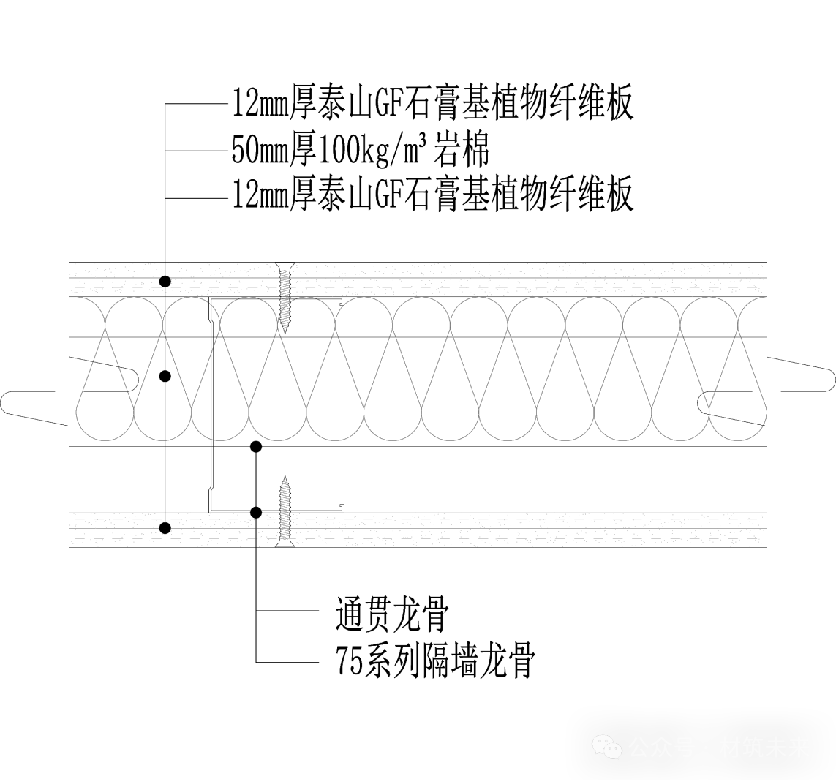

GF升级墙型：75轻钢龙骨 ＋ 双面单层12mm GF石膏基植物纤维板 ＋空腔填充50mm厚100kg/m³岩棉
下面从隔声、防火、抗冲击、荷载与最大高度四大维度逐一对标（数据为工程实测常规区间）。
1、隔声性能：单层GF整体性，不输双层普通板
隔墙隔声的核心是核心是“面密度、板材刚度和阻尼系数”，面密度更低、板材偏软，吻合效应落在人耳敏感频段，更容易被声波激发振动，加上板材阻尼小，振动更容易通过龙骨声桥传递。
双层纸面石膏板墙：传统轻钢纸面石膏板隔墙龙骨间距为300mm或400mm，声桥更密集，易形成吻合谷效应。
• 单层GF板墙：由于整体板材的抗风压系数更高，龙骨间距可从400 mm放大到600 mm，减少声桥的传递。
• 双层12mm纸面石膏板＋50mm100k岩棉：计权隔声量RW（C,Ctr）=55（-4，-12）dB
• 单层12mm石膏基植物纤维板＋50mm100k岩棉：计权隔声量RW（C,Ctr）=53（-5，-12）dB
结论：同等龙骨、同等岩棉配置下，双面单层GF板的隔声效果与双层普通纸面石膏板相当，轻松满足酒店、办公的高隔声设计要求。
2、防火性能：GF板本体A1级、无纸面，遇火不产生任何明火、明烟
纸面石膏板的本身的燃烧性能为B1级，《建筑内部装修设计防火规范》（GB 50222-2017）中的第3.0.4条规定“安装在金属龙骨上的燃烧性能达到B1级的纸面石膏板、矿棉吸声板，可作为A级装修材料使用”，整体的耐火主要依赖于纸面耐火剂与玻璃纤维的增加从而保证板面完整性；GF板为通过植物纤维骨架和无机胶凝材料石膏形成的均质板材，遇火不产生任何的明烟、明火、无烟气滴落物产生，热值小，完全符合A1级板材的要求。
• 双层12mm纸面石膏板隔墙：耐火极限90min，板面受潮破损后大幅衰减。
• 单层12mmGF石膏植物纤维板隔墙：耐火极限≥90min，A1级不燃、AQ1最高产烟无毒等级，性能稳定，不受潮湿、破损影响。
结论：单层GF板的防火等级、稳定性、安全冗余，全面超越双层普通纸面石膏板。
3、握钉与抗冲击：连接效率不同：组合截面能不能真正“复合”
• 双层普通纸面石膏板：普通板握钉力<300 N，钉孔易挤压破碎、纸面撕裂 → 出现微滑移 → 协同受力打折；双层板让蒙皮对龙骨的约束更强，内力分配随之改变：原本由板件变形耗散、重新分布的能量，被更直接地传到龙骨与螺钉连接区 → 局部应力集中；结果就是典型的“刚度上去了、应力反而恶化”。并且双层板的“完全复合”实际达不到，刚度上去后反而内力重分配、钉孔应力集中——双层普通板应力达 94.56 MPa。
• 单层12mm GF板：GF板弹性模量约 5000 MPa，普通纸面石膏板约 1200 MPa，材料刚度差约4倍；12mm板握钉力约 960 N，是普通板3倍以上，板与龙骨能形成真正的组合截面；同样刚度下，连接效率又比双层普通板高，单层GF仅 51.17 MPa，挠度还更小（6.469 vs 6.739 mm）。
结论：墙体系统整体的抗冲击性，装配式GF隔墙要远高于轻钢龙骨双层石膏板隔墙。人流密集公区不用额外“打补丁”，震后/撞后维修成本低，全生命周期更经济。
4、抗风压性好：单层板降低楼板荷载，提高隔墙最大高度。

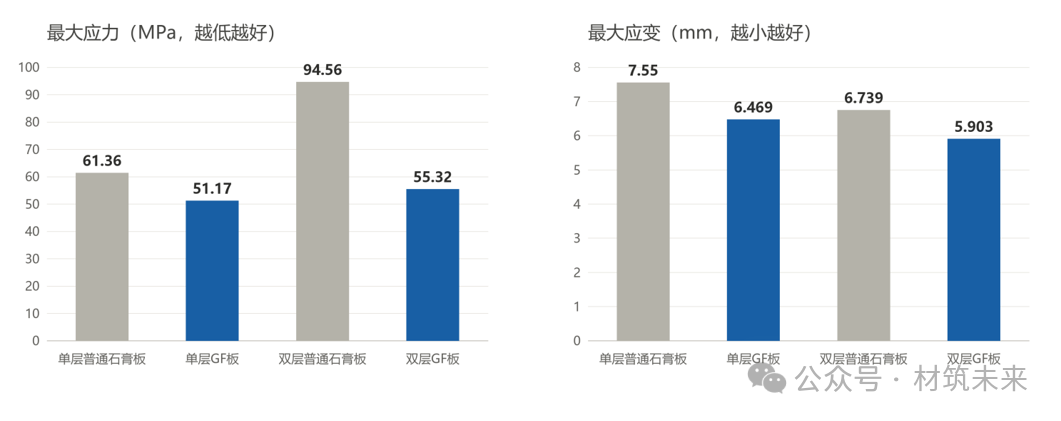

• 变形对比：双面单层GF板最大应变约6.47mm，双面双层普通石膏板约6.74mm；也就是说，“一层GF的变形控制接近两层普通石膏板”。
• 应力对比：GF体系最大应力约51MPa，普通双层体系约95MPa，应力降低约46%，安全储备更高。
• 高度换算：整体刚度提升约20%，按挠度控制原则，墙体最大允许高度相比普通纸面石膏板墙体可提升约6%~7%；有限元趋势推算，单层GF的限制高度可比普通单层提高约8.4%。
• 风压模拟：240Pa、360Pa风压作用下，GF覆面墙体的整体变形和龙骨畸变更小。
• 荷载对比：双层纸面石膏板轻钢龙骨隔墙面密度约40～43kg/㎡，传统轻钢隔墙常卡在4~5m，龙骨间距为300mm或400mm，整体体系更重。双面单层GF板最大应变约6.47mm；单层GF板墙：面密度约38～41kg/㎡，整体减重约10%，龙骨间距可从400 mm放大到600 mm，用钢量省约33%，整体体系更轻。
结论：在提高最大高度的同时降低楼板荷载，对超高层、大跨度楼板、老旧建筑改造极其友好，结构安全冗余更高，医院通廊、商业中庭、机场航站楼、工业厂房全高隔墙都可行。
05 · CRAFT
工艺与成本双升级：单层GF板，性价比全面胜出
对比传统工艺与工艺与GF新工艺，落地优势一目了然：
传统双层石膏板工艺：轻钢龙骨搭建 → 第一层石膏板铺贴 → 第二层石膏板错缝铺贴 → 承重部位需局部加装衬板 → 腻子打磨 → 养护干燥
GF板新工艺：轻钢龙骨搭建 → 单层GF板直接铺贴 → 腻子打磨 → 养护干燥
工艺简化带来的核心收益，覆盖工程全维度工程全维度：
✅ 省工期：单层GF替代双层普通石膏板，少一道工序；工期可缩短一倍以上。
✅ 省成本：板材、辅料、人工全面减少，无需额外衬板，杜绝返工修补费用；全生命周期更经济。
✅ 降风险：高密度基体 + 纤维增韧 + 板钉骨架协同；一面墙同时解决风、地震、撞击三类侧向/冲击问题。
✅ 提得房率：单层结构更精简，有效节省室内空间。
✅干湿区一板多用：湿区通过钉眼、接缝处通过丁基胶带防水处理，涂刷防水剂后，可通过瓷砖粘接剂直接粘贴瓷砖，解决传统纸面石膏板湿区困境。
✅ 多样饰面：表面可做腻子、乳胶漆、艺术漆、壁纸壁布等各类轻质饰面；以及各种饰面，包括不限于木饰面、岩板、软硬包以及各类饰面复合板如GF装饰板等。
✅ 挂重力强：GF板握钉力可达80N/mm；12mm板材可达960N，可媲美OSB板900N握钉的国标要求，可悬挂电视、艺术画等各种重物。
06 · SCENARIOS
三套落地GF标准墙型＋精准适配场景（可直接用于施工图）
结合不同项目的隔声、成本、空间需求，我们整理出三套成熟可落地的GF隔墙体系隔墙体系，覆盖95%室内二次隔墙场景，选型简单不踩坑：
DWGF-S(C)75-01：75龙骨＋ 双面单层10mm GF板（无岩棉）
核心性能：基础刚度强、零开裂、自带优秀握钉力；隔声RW≈43（-4，-12）dB，耐火极限≥30min。
适配场景：办公室内部分隔、商铺隔间、展厅布局、普通走廊隔墙、无需高隔声的功能用房、预算可控的精装公建隔墙。主打性价比、快工期、零返工。
DWGF-S(C)75-02：75龙骨＋双面单层10mm GF板＋50mm/100k岩棉
核心性能：极致轻薄、自重更轻，基础刚度、握钉力仍优于双层普通石膏板；搭配岩棉后隔声性能高于一般墙体，RW≈50（-5，-13）dB，耐火极限≥60min。
适配场景：窄空间隔墙、室内薄墙体优化、老旧建筑荷载受限改造、局部造型隔墙、需要最大化节省室内面积的项目。
DWGF-S(C)75-03：75龙骨＋ 双面单层12mm GF板＋ 50mm/120k棉
核心性能：高配全能型，隔声RW≈53（-5，-12）dB，耐火极限≥90min，抗撞击、握钉、防潮性能拉满，全面超越传统双层石膏板隔墙。
适配场景：高端酒店客房、公寓卧室、医疗诊室、会议室、需要挂设备/五金的精装墙面、临近噪音源的隔墙，是高端精装的最优替换墙型。
数据说明：以上防火数值来自权威机构检测报告，隔声数值为INSUL软件模拟，如需详细检测资料，以及更多功能墙型需求，可联系利来老牌国际官网应用技术部。
从「双层叠板凑性能」，到「单板成型定标准」——这不是施工工艺的简化，而是隔墙材料体系的迭代升级。
传统双层普通石膏板，是为弥补板材缺陷的被动妥协； 单层GF石膏基植物纤维板，是依托蒙皮协同受力的结构优势，实现的主动突破。
在精装品质要求越来越高、工期成本管控越来越严的当下，以GF板为核心的单层轻钢隔墙体系，正成为高端内隔墙的主流新标准。
